Montaż paneli fotowoltaicznych to ważny krok w kierunku transformacji energetycznej, bo dzięki niemu możesz produkować własną, czystą energię i uniezależnić się od zewnętrznych dostawców. Chociaż coraz więcej osób decyduje się na to ekologiczne rozwiązanie, cały proces jest dość skomplikowany i wymaga precyzji. W tym artykule przeprowadzę Cię przez wszystkie etapy instalacji paneli fotowoltaicznych – od przygotowania konstrukcji nośnej aż po końcowe testy całego systemu. Zrozumienie tych kroków jest ważne, żeby Twoja instalacja działała poprawnie przez długie lata i przyczyniała się do rozwoju energii odnawialnej.
Jakie są etapy instalacji paneli fotowoltaicznych od A do Z?
Kompletny montaż paneli fotowoltaicznych to proces wieloetapowy, wymagający staranności i wiedzy technicznej na każdym kroku. Prawidłowo przeprowadzona instalacja fotowoltaiki obejmuje kilka fundamentalnych faz, które zapewniają bezpieczeństwo, efektywność i długotrwałe działanie systemu. Poniżej przedstawiono wszystkie kluczowe etapy, od pierwszego przykręcenia konstrukcji po odbiór końcowy.
1. Jak przebiega montaż konstrukcji nośnej, czyli fundament instalacji fotowoltaicznej?
Montaż konstrukcji nośnej jest fundamentem całej instalacji fotowoltaicznej, zapewniającym jej stabilność i bezpieczeństwo. Konstrukcja musi być solidnie zamocowana do podłoża, czy to dachu, czy gruntu, aby wytrzymać obciążenia wynikające z warunków atmosferycznych, takich jak wiatr czy ciężar śniegu. Na dachach skośnych stosuje się specjalne uchwyty, które pewnie mocuje się do więźby dachowej lub krokwi, często z użyciem dodatkowych uszczelnień zapobiegających przeciekom. Konstrukcja taka tworzy stelaż, do którego później przytwierdzane są panele fotowoltaiczne. Kluczowe jest tutaj precyzyjne rozmieszczenie elementów nośnych, by zapewnić optymalny kąt montażu paneli dla maksymalnej efektywności ich pracy, niezależnie od typu dachu czy sposobu montażu na gruncie.

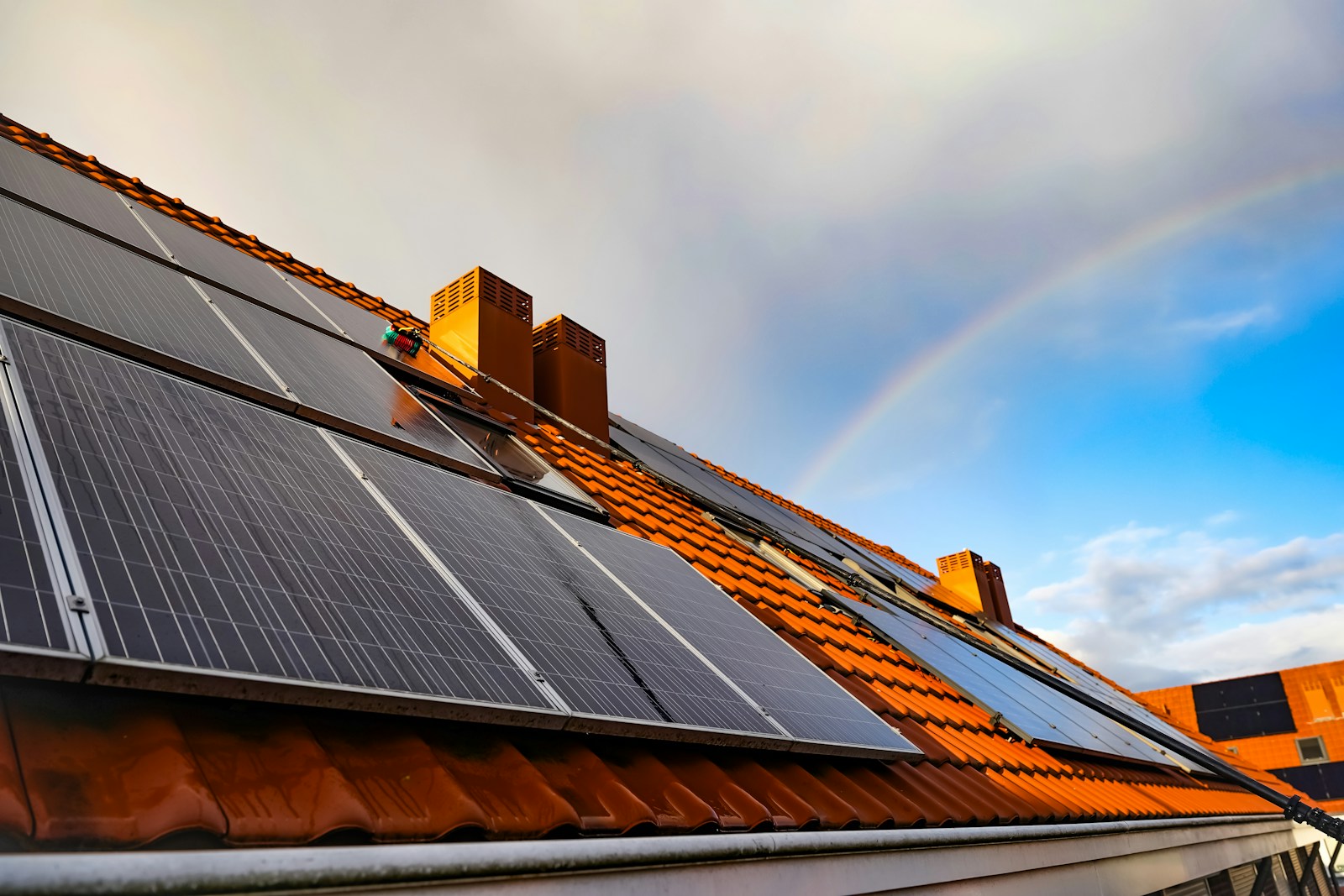

2. Jak wygląda montaż paneli fotowoltaicznych na konstrukcji?
Po zamontowaniu stabilnej konstrukcji nośnej następuje etap fizycznego mocowania samych paneli fotowoltaicznych. Panele są delikatnie umieszczane na przygotowanej ramie nośnej i przytwierdzane za pomocą specjalnych klamer lub zacisków. Ważne jest, aby zachować odpowiednie odstępy między panelami, zapewniając ich optymalne ułożenie, które sprzyja efektywnemu pochłanianiu światła słonecznego przez całą powierzchnię ogniw. Solidne i precyzyjne mocowanie paneli do konstrukcji jest kluczowe dla bezpieczeństwa i trwałości całej instalacji fotowoltaicznej.
3. Jak prawidłowo wykonać podłączenie elektryczne, czyli serce systemu?
Podłączenie elektryczne jest krytycznym etapem, który decyduje o prawidłowym działaniu całego systemu. Najpierw panele fotowoltaiczne są łączone ze sobą za pomocą przewodów stałoprądowych (DC), zazwyczaj szeregowo, aby uzyskać odpowiednie napięcie dla falownika. Następnie te przewody prowadzone są do wejścia falownika, gdzie dochodzi do zamiany prądu stałego na prąd zmienny (AC). Po stronie prądu zmiennego, falownik jest podłączany do instalacji elektrycznej domu lub sieci energetycznej, z zastosowaniem odpowiednich zabezpieczeń – wyłączników nadprądowych, różnicowoprądowych oraz przeciwprzepięciowych. Kluczowe jest użycie przewodów o odpowiednim przekroju oraz złączy MC4, zapewniających bezpieczne i szczelne połączenia, chroniące przed wilgocią i zanieczyszczeniami.
4. Gdzie i jak najlepiej zainstalować falownik (inwerter)?
Falownik, czyli serce instalacji fotowoltaicznej, pełni kluczową rolę w konwersji prądu stałego generowanego przez panele na prąd zmienny, który jest wykorzystywany w domach i sieci energetycznej. Instalacja falownika wymaga starannego doboru lokalizacji. Optymalnym miejscem jest pomieszczenie suche, zacienione i dobrze wentylowane, co zapobiega przegrzewaniu się urządzenia i wydłuża jego żywotność. Zazwyczaj falowniki montuje się na ścianie w kotłowni, garażu lub na zewnętrznej ścianie budynku, pod warunkiem zapewnienia mu ochrony przed warunkami atmosferycznymi. Kluczowe jest również łatwe dostęp do falownika w celu jego konserwacji i ewentualnych regulacji.
5. Jak przeprowadzić konfigurację i testy systemu fotowoltaicznego?
Po fizycznym zainstalowaniu wszystkich elementów systemu fotowoltaicznego następuje etap konfiguracji i testów. Kwalifikowany instalator konfiguruje falownik zgodnie ze specyfikacją techniczną systemu oraz lokalnymi przepisami energetycznymi, ustawiając parametry pracy, takie jak napięcie czy częstotliwość sieci. Następnie wykonuje się szereg testów sprawdzających poprawność działania całej instalacji, w tym pomiary napięć, prądów, rezystancji izolacji oraz testy działania zabezpieczeń. Tylko pozytywny wynik tych testów pozwala na dopuszczenie instalacji do pracy i rozpoczęcie produkcji energii.
6. Kiedy i dlaczego warto zamontować akumulatory?
Montaż akumulatorów jest opcjonalnym, ale coraz popularniejszym elementem instalacji fotowoltaicznej. Akumulatory pozwalają na magazynowanie nadwyżek energii wyprodukowanej w ciągu dnia, która może być wykorzystana wieczorem lub w nocy, zwiększając niezależność energetyczną użytkownika. Są szczególnie istotne w systemach off-grid, gdzie nie ma połączenia z siecią energetyczną, ale również w systemach on-grid pozwalają na efektywniejsze wykorzystanie własnej energii i zmniejszenie poboru prądu z sieci. Akumulatory muszą być zainstalowane w bezpiecznym miejscu, chronionym przed ekstremalnymi temperaturami i wilgocią, z zapewnieniem odpowiedniej wentylacji, zgodnie z zaleceniami producenta i normami bezpieczeństwa.
Jakie są wymagania dotyczące konstrukcji i lokalizacji paneli fotowoltaicznych?
Wymagania dotyczące konstrukcji i lokalizacji paneli fotowoltaicznych są kluczowe dla zapewnienia ich efektywności, trwałości oraz bezpieczeństwa całej instalacji. Zarówno montaż na dachu, jak i na gruncie, wymaga starannego przygotowania i uwzględnienia specyficznych czynników.
Jakie są wymagania konstrukcji dachu pod montaż paneli fotowoltaicznych?
Konstrukcja dachu stanowi kluczowe podłoże dla paneli fotowoltaicznych, a jej rodzaj i stan techniczny mają decydujący wpływ na sposób montażu. Dach pokryty blachą trapezową lub falistą wymaga zastosowania specjalnych systemów mocowań, takich jak aluminiowe profile przykręcane do konstrukcji dachu za pomocą nierdzewnych wkrętów z uszczelkami, co zapewnia integralność pokrycia dachowego. Na dachach z papą lub gontem bitumicznym stosuje się odpowiednio dobrane uchwyty mocujące, które integrują się z istniejącą warstwą izolacyjną. Sama konstrukcja dachu musi być w stanie przenieść dodatkowe obciążenia generowane przez panele i stelaże, zwłaszcza w kontekście obciążeń wiatrowych i śniegowych. Optymalne wyniki uzyskuje się na dachach o orientacji południowej, ale systemy fotowoltaiczne mogą być efektywnie instalowane również na dachach dwuspadowych czy nawet płaskich, z wykorzystaniem odpowiednich kątów nachylenia konstrukcji nośnej.
Jak przygotować grunt pod konstrukcję naziemną paneli fotowoltaicznych?
Jeśli decydujemy się na instalację fotowoltaiczną na gruncie, kluczowe jest odpowiednie przygotowanie terenu. Idealnym rozwiązaniem jest płaski grunt lub niewielkie nachylenie w kierunku południowym, co zapewnia maksymalne nasłonecznienie przez cały rok. Przed montażem należy wyrównać teren, usuwając ewentualne nierówności, kamienie czy roślinność, co gwarantuje stabilność i równomierność rozłożenia obciążeń. Podstawa konstrukcji naziemnej wymaga solidnych fundamentów – najczęściej stosuje się pale wbijane w ziemię lub fundamenty betonowe, których rodzaj zależy od warunków gruntowych i wielkości instalacji. Dodatkowo, należy zadbać o właściwy drenaż terenu, aby zapobiec gromadzeniu się wody i potencjalnym problemom z wilgocią, które mogłyby wpływać na stabilność konstrukcji.
Jakie narzędzia i wyposażenie są niezbędne instalatorowi fotowoltaiki?
Profesjonalny montaż paneli fotowoltaicznych wymaga nie tylko wiedzy i doświadczenia, ale również odpowiedniego zestawu narzędzi i sprzętu, który zapewnia bezpieczeństwo, precyzję i trwałość instalacji. Narzędzia te można podzielić na kilka kategorii, obejmujących prace konstrukcyjne, elektryczne oraz zapewnienie bezpieczeństwa.
Jakie narzędzia są potrzebne do montażu konstrukcji nośnej?
Do montażu konstrukcji nośnej niezbędne są narzędzia mechaniczne, takie jak klucze nasadowe i płaskie do skręcania elementów stelaży, klucze dynamometryczne gwarantujące odpowiedni moment dokręcenia śrub, a także wkrętarki akumulatorowe, wiertarko-wkrętarki i wiertarki udarowe z zestawem odpowiednich bitów i wierteł do montażu uchwytów w różnych rodzajach pokryć dachowych i konstrukcji. Precyzyjne pozycjonowanie elementów konstrukcji ułatwiają miarki, poziomice (w tym laserowe) i kątowniki.
Jakie narzędzia są potrzebne do pracy z przewodami i osprzętem elektrycznym?
Prace elektryczne wymagają specjalistycznych narzędzi z izolowanymi rękojeściami, takich jak izolowane śrubokręty płaskie i krzyżowe, aby zapewnić bezpieczeństwo pracy pod napięciem. Niezbędne są również szczypce do cięcia przewodów, noże do kabli do zdejmowania izolacji oraz specjalistyczne zaciskarki do końcówek MC4, które zapewniają trwałe i bezpieczne połączenia elektryczne między panelami i innymi komponentami systemu. Mierniki uniwersalne i testery izolacji służą do kontroli parametrów elektrycznych i wykrywania ewentualnych błędów czy uszkodzeń.
Jakie sprzęt pomiarowy i pomocniczy jest potrzebny?
Precyzja jest kluczowa w instalacji fotowoltaicznej, dlatego instalatorzy korzystają z różnego sprzętu pomiarowego i pomocniczego. Należą do nich miernik uniwersalny (multimetr) do pomiaru napięcia, prądu i rezystancji, tester izolacji do sprawdzania stanu izolacji kabli i komponentów, a także taśmy miernicze i miarki do dokładnego wymiarowania. Poziomice, w tym zaawansowane poziomice laserowe, są niezbędne do idealnego wypoziomowania konstrukcji i paneli, a kątowniki pomagają w precyzyjnym ustawieniu pod odpowiednim kątem.
Jakie środki ochrony i sprzęt do pracy na wysokościach są kluczowe?
Praca na wysokościach związana z montażem paneli fotowoltaicznych na dachach wymaga szczególnej uwagi poświęconej bezpieczeństwu. Podstawowe środki ochrony osobistej (PPE) obejmują rękawice elektroizolacyjne chroniące przed porażeniem prądem, okulary ochronne zapobiegające urazom oczu, a także obuwie robocze z antypoślizgową podeszwą. Do bezpiecznej pracy na wysokościach niezbędne są także drabiny (najczęściej teleskopowe) o odpowiedniej stabilności i zasięgu, a przede wszystkim systemy ochrony przed upadkiem z wysokości, takie jak uprzęże bezpieczeństwa z linkami asekuracyjnymi. Wszystkie narzędzia powinny być przechowywane w profesjonalnej skrzynce narzędziowej, aby zapobiec ich upadkowi z wysokości.
Jakie normy bezpieczeństwa i przepisy prawne regulują montaż paneli fotowoltaicznych?
Montaż paneli fotowoltaicznych w Polsce jest ściśle regulowany przez krajowe i europejskie normy oraz przepisy prawne, które mają na celu zapewnienie bezpieczeństwa użytkowników, jakości instalacji oraz jej zgodności z przepisami budowlanymi i energetycznymi. Przestrzeganie tych regulacji jest warunkiem dopuszczenia instalacji do użytku i bezpiecznego wytwarzania energii elektrycznej.
Jakie normy techniczne i certyfikaty są najważniejsze?
Kluczowe normy techniczne dotyczące instalacji fotowoltaicznych obejmują szereg zaleceń i wymogów, które muszą spełniać zarówno poszczególne komponenty, jak i cała instalacja. Norma PN-HD 60364-7-712 określa wymagania dla instalacji elektrycznych z wykorzystaniem energii słonecznej, a PN-EN 61730 szczegółowo opisuje wymagania bezpieczeństwa dla modułów fotowoltaicznych, w tym izolację elektryczną, odporność na przebicia i ochronę przeciwpożarową. Norma PN-EN 62446-1 koncentruje się na dokumentacji, testach i kontrolach systemów fotowoltaicznych, podczas gdy PN-EN IEC 61215 definiuje standardy testów wytrzymałościowych i certyfikacji samych paneli. Dodatkowo, dla ochrony przed skutkami wyładowań atmosferycznych, stosuje się normę PN-EN 62305. Wszystkie komponenty systemu – panele, falowniki, konstrukcje, kable – muszą posiadać odpowiednie certyfikaty potwierdzające zgodność z tymi normami, co gwarantuje ich jakość i bezpieczeństwo.
Jakie są kluczowe aspekty prawne i wymagania certyfikacyjne dla instalatora?
W Polsce, montaż mikroinstalacji fotowoltaicznych o mocy do 50 kW nie wymaga uzyskania pozwolenia na budowę ani zgody operatora sieci dystrybucyjnej przed rozpoczęciem prac, jednak zgłoszenie jest konieczne po zakończeniu instalacji. Istotne jest, że od września 2020 roku instalacje o mocy przekraczającej 6,5 kW muszą uzyskać pozytywną opinię rzeczoznawcy ds. zabezpieczeń przeciwpożarowych, potwierdzającą spełnienie wymogów ochrony przeciwpożarowej. Kluczowe jest również, aby montaż wykonywał instalator posiadający odpowiednie kwalifikacje, potwierdzone certyfikatem wydanym przez Urząd Dozoru Technicznego (UDT). Prace instalacyjne muszą być prowadzone zgodnie z przepisami prawa budowlanego, normami bezpieczeństwa konstrukcji dachu oraz innymi przepisami dotyczącymi ochrony środowiska, zapewniając tym samym legalność i bezpieczeństwo całej operacji.
Jakie są najczęstsze błędy podczas montażu paneli fotowoltaicznych i jak ich unikać?
Montaż paneli fotowoltaicznych, choć coraz bardziej popularny, niesie ze sobą ryzyko wystąpienia pewnych błędów, które mogą wpłynąć na efektywność, bezpieczeństwo i żywotność instalacji. Świadomość tych potencjalnych pułapek pozwala na ich skuteczne unikanie.
Jakie są najczęstsze błędy montażowe w instalacjach fotowoltaicznych?
Do najczęściej popełnianych błędów zalicza się brak przeprowadzenia dokładnego audytu technicznego przed rozpoczęciem prac, co skutkuje nieoptymalnym rozmieszczeniem komponentów i niższą efektywnością. Kolejnym powszechnym problemem jest nieprawidłowe umiejscowienie falowników, na przykład w miejscach słabo wentylowanych, co prowadzi do ich przegrzewania i szybszego zużycia. Inne częste błędy to montaż paneli wystających poza obrys dachu, co stwarza ryzyko uszkodzenia przez wiatr, nieprzestrzeganie instrukcji producentów poszczególnych elementów, używanie elementów montażowych podatnych na korozję, krzywe przykręcanie stelaży powodujące naprężenia na panelach, czy montaż paneli poza zakresem ochrony odgromowej. Bardzo poważne są również błędy elektryczne, takie jak łączenie złączy DC pochodzących od różnych producentów, zerwanie złączy ogniw, nieprawidłowy dobór zabezpieczeń stałoprądowych, czy niedostateczne lub zbyt mocne dokręcenie wtyczek i śrub, co może prowadzić do powstania łuku elektrycznego i pożaru.
Jakie praktyczne kroki można podjąć, aby uniknąć błędów montażowych?
Aby skutecznie uniknąć błędów montażowych, kluczowe jest zlecenie prac wykwalifikowanym specjalistom, posiadającym doświadczenie w branży fotowoltaicznej. Przed rozpoczęciem instalacji należy przeprowadzić dokładny audyt techniczny i zaplanować rozmieszczenie wszystkich elementów z uwzględnieniem warunków panujących na miejscu montażu. Zawsze należy ściśle przestrzegać instrukcji producentów wszystkich komponentów systemu, od paneli i falownika, po konstrukcje mocujące i okablowanie. Należy upewnić się, że falownik jest zamontowany w miejscu z odpowiednią wentylacją, a panele są umieszczone wewnątrz linii dachu, z użyciem elementów konstrukcyjnych odpornych na korozję. Precyzyjne i równe przykręcenie stelaży oraz zapewnienie, że cała instalacja jest objęta skuteczną ochroną odgromową, są równie ważne. Zaufanie do doświadczonych instalatorów minimalizuje ryzyko wystąpienia błędów elektrycznych i zapewnienia bezpiecznej oraz efektywnej instalacji fotowoltaicznej.
Jak przebiega odbiór i uruchomienie instalacji fotowoltaicznej?
Po zakończeniu wszystkich prac montażowych następuje ważny etap odbioru i uruchomienia instalacji fotowoltaicznej, który formalnie potwierdza jej gotowość do pracy i zgodność z założeniami projektowymi oraz przepisami.
Jak wygląda proces odbioru technicznego instalacji fotowoltaicznej?
Proces odbioru technicznego instalacji fotowoltaicznej obejmuje szczegółowe sprawdzenie wszystkich wykonanych prac. Przede wszystkim przeprowadzane są pomiary elektryczne zgodnie z normą PN-EN 62446, które weryfikują parametry takie jak napięcia, prądy, rezystancja izolacji oraz poprawność działania zabezpieczeń. Sprawdzana jest również zgodność z innymi istotnymi normami, takimi jak PN-HD 60364 czy PN-EN 62109, dotyczącymi bezpieczeństwa i parametrów pracy modułów i falowników. Celem tych czynności jest upewnienie się, że instalacja jest wykonana poprawnie, bezpiecznie i zgodnie z najlepszą wiedzą techniczną. Całość dokumentowana jest protokołem odbioru instalacji fotowoltaicznej, który stanowi potwierdzenie prawidłowego wykonania prac.
Jaka jest prawidłowa kolejność pierwszego włączenia instalacji?
Pierwsze włączenie instalacji fotowoltaicznej wymaga zachowania określonej kolejności czynności, aby zapewnić bezpieczeństwo i prawidłowe działanie systemu. Po sprawdzeniu poprawności podłączenia przewodów stałoprądowych (DC) do falownika, należy najpierw włączyć zabezpieczenia po stronie prądu zmiennego (AC) – zazwyczaj jest to bezpiecznik nadprądowy i różnicowoprądowy znajdujący się w domowej rozdzielnicy. Następnie uruchamia się rozłącznik stałoprądowy (DC), który może być zintegrowany z falownikiem lub stanowić osobny element w rozdzielnicy DC. Po kilku chwilach falownik powinien się uruchomić i rozpocząć pracę. W przypadku instalacji wyposażonych w magazyn energii, również i go należy włączyć odpowiednim przełącznikiem. Warto zaznaczyć, że dokładna kolejność może się nieznacznie różnić w zależności od producenta falownika, dlatego kluczowe jest postępowanie zgodnie z instrukcją przekazaną przez instalatora lub zawartą w dokumentacji technicznej urządzenia.
Jakie instrukcje użytkownik powinien otrzymać od instalatora?
Po zakończeniu instalacji, wykwalifikowany instalator powinien przeprowadzić szkolenie dla użytkownika, obejmujące praktyczne aspekty obsługi systemu fotowoltaicznego. Kluczowe informacje to lokalizacja i sposób działania wszystkich wyłączników – zarówno stałoprądowych (DC), jak i zmiennoprądowych (AC), które służą do włączania i wyłączania instalacji w razie potrzeby lub awarii. Użytkownik powinien zostać poinstruowany o prawidłowej kolejności uruchamiania systemu oraz o procedurach bezpieczeństwa, które należy zachować podczas pracy z instalacją. Dostarczenie szczegółowych instrukcji obsługi falownika oraz informacji o sposobie monitorowania produkcji energii jest również bardzo ważne dla efektywnego zarządzania systemem.
Co zawiera protokół odbioru instalacji fotowoltaicznej?
Protokół odbioru instalacji fotowoltaicznej to dokument formalnie potwierdzający zakończenie prac montażowych i pozytywny wynik przeprowadzonych testów. Zawiera on zazwyczaj dane dotyczące inwestycji, listę zamontowanych komponentów (panele, falownik, konstrukcja, okablowanie), wyniki przeprowadzonych pomiarów elektrycznych (np. rezystancja izolacji, napięcia obwodów), stwierdzenie zgodności instalacji z normami i przepisami, a także podpis odpowiedzialnego instalatora i właściciela. Protokół ten jest niezbędny do dalszych etapów, takich jak zgłoszenie instalacji do operatora sieci, uzyskanie gwarancji na sprzęt oraz prawidłowe rozliczenie inwestycji. Jest to formalne potwierdzenie, że instalacja fotowoltaiczna jest gotowa do bezpiecznej i efektywnej pracy.
Podsumowanie
Montaż paneli fotowoltaicznych to złożony proces, który przechodzi przez kilka kluczowych etapów: od przygotowania i montażu stabilnej konstrukcji nośnej, przez fizyczne mocowanie paneli, aż po precyzyjne podłączenie elektryczne i instalację falownika. Każdy z tych etapów wymaga stosowania odpowiednich narzędzi, przestrzegania norm bezpieczeństwa i przepisów prawnych, aby zapewnić niezawodność i długowieczność systemu. Unikanie powszechnych błędów montażowych, takich jak brak audytu technicznego czy nieprawidłowe podłączenia elektryczne, jest kluczowe dla maksymalizacji efektywności. Profesjonalny instalator fotowoltaiki, wyposażony w odpowiedni sprzęt i wiedzę, przeprowadzi cały proces zgodnie ze sztuką, a finalny odbiór i uruchomienie systemu zagwarantują bezpieczne i efektywne wytwarzanie energii. Zapewnienie bezpiecznej instalacji i optymalnej efektywności systemu to inwestycja w przyszłość i niezależność energetyczną.
Skontaktuj się z certyfikowanym instalatorem, aby zapewnić profesjonalny i bezpieczny montaż Twojej instalacji fotowoltaicznej.
